開発サポート

ノチダでは、様々なお客様のニーズに応える為に、お客様のアイデアを元に設計させていただき、カタチにするまでのお手伝いもさせていただいております。また、生産にかかるコスト削減や生産性の向上を目指し、お客様と共に発展していけるよう体制を整えております。

八尾市立病院様で使用されている放射線ガン治療機に装着される遮電子板の設計・製作を行いました。

標準装備の遮電子板は鉛と錫の合金で、鋳型に削り加工で作られており、1個単位で製作するとなると塊からの削りだしとなり、材料費、加工工数ともに多くのコストがかかってきます。

材質を鉄に変更し、レーザー切断機で厚みの異なる金属板を積層させることで、切削加工することなく必要な形状を大幅に工数低減して製作することが出来ました。2016年7月14日から八尾市立病院様で活躍しています。

BTSJAPAN様よりトレーニング装置の製作相談があり、設計→試作→改良(4回)→完成までをノチダで行い、ニーズに応えることが出来ました。BTSはわずか3分で体幹を覚醒させる今までになかった画期的なトレーニングメソッドです。

元々はこの設計概略図から始まり、お話をお伺いしながら開発を進めていきました。

BTSJAPAN様の要望により、ダンパーの取り付け位置を変更することで負荷を5段階で調整する構造も設計で反映させました。

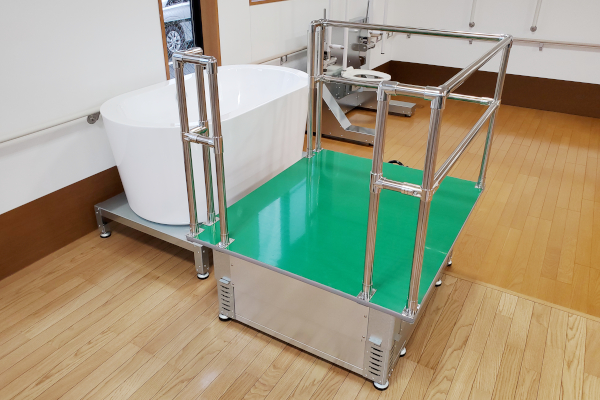

株式会社ルピナス様よりADLサーキットで使用する浴槽ユニットとトイレユニットが簡易的に製作できないかというご相談を頂きました。

浴槽ユニットに必要な仕様としては

トイレユニットの仕様としては

これらのご要望をできるだけ価格を抑えるために一般流通品を利用して設計製作を行いました。ルピナス様からは要望通りの機器が出来上がり運用することができたとのお声を頂きました。

エキスパンドメタル材の四方カットを汎用機にてカット(顧客にてR15に統一依頼), コの字曲げ製品の自動機作成

※新製品が出るたびに金型が発生してしまいます(エキスパンドカット型・コの字曲げ型)

制作方法を板金工法に変更し、組合せが容易な構造にしました。
